深冷空分裝置即是利用低溫法將空氣分離。深冷空分相較于吸附法、膜分離法能夠得到更加高純度的產品。目前工業上應用較廣泛的空氣分離法方法是深冷與精餾的組合。
深冷空分裝置工藝流程
.空氣壓縮系統：原料空氣被空氣壓縮機壓縮到0.7-0.85Mpa
.預冷系統：空氣在預冷機組中預冷到5-10℃，分離出大部分水份。
.純化系統：空氣在分子篩純化器中吸附過濾掉剩余的水份、二氧化碳和碳氰化合物。
.空氣膨脹：空氣在膨脹機中膨脹制冷以提供裝置所需要的冷量
.換熱：空氣在分餾塔主換熱器中與返流的氧氣、氮氣、污氮氣進行換熱，被冷卻到接近液化溫度并把返流的氧氣、氮氣、污氮氣復熱到環境溫度。
.過冷：氮氣在過冷器中過冷節流前的液空和液氮。
.精餾：空氣在精餾塔中進行精餾分離，在上塔頂部獲得產品氮氣，在上塔底部獲得產品氧氣。

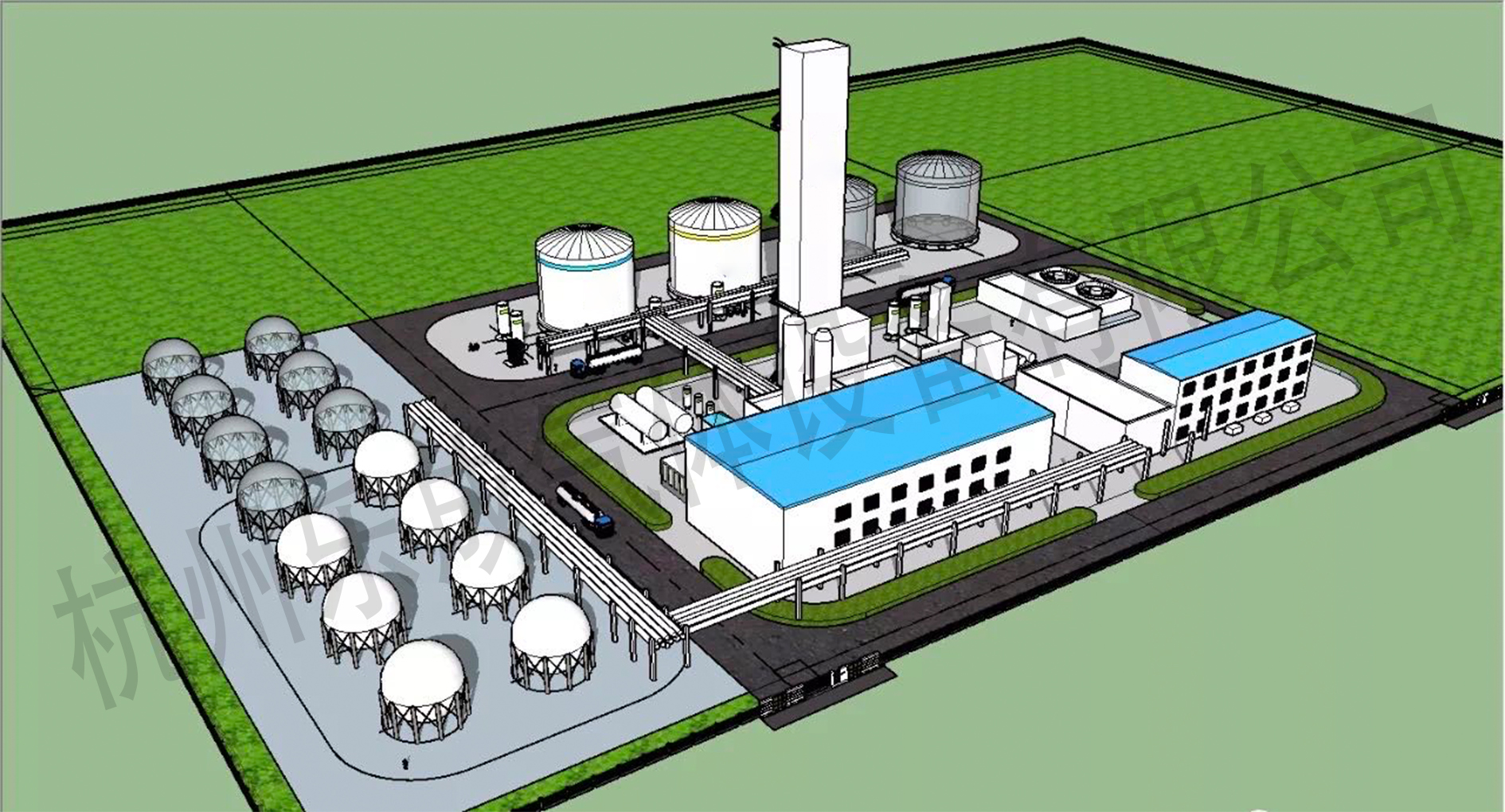

深冷空分裝置動畫圖

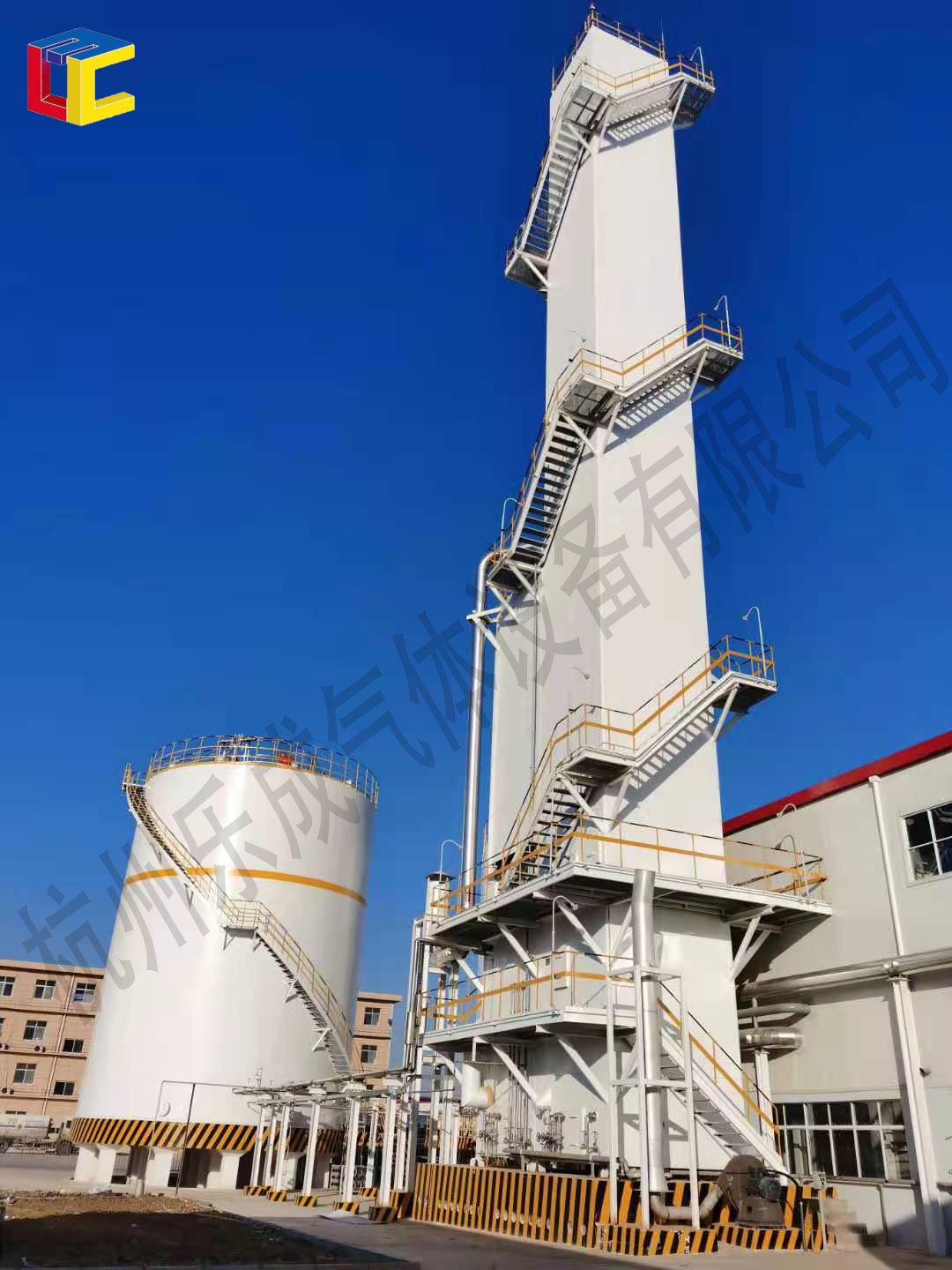

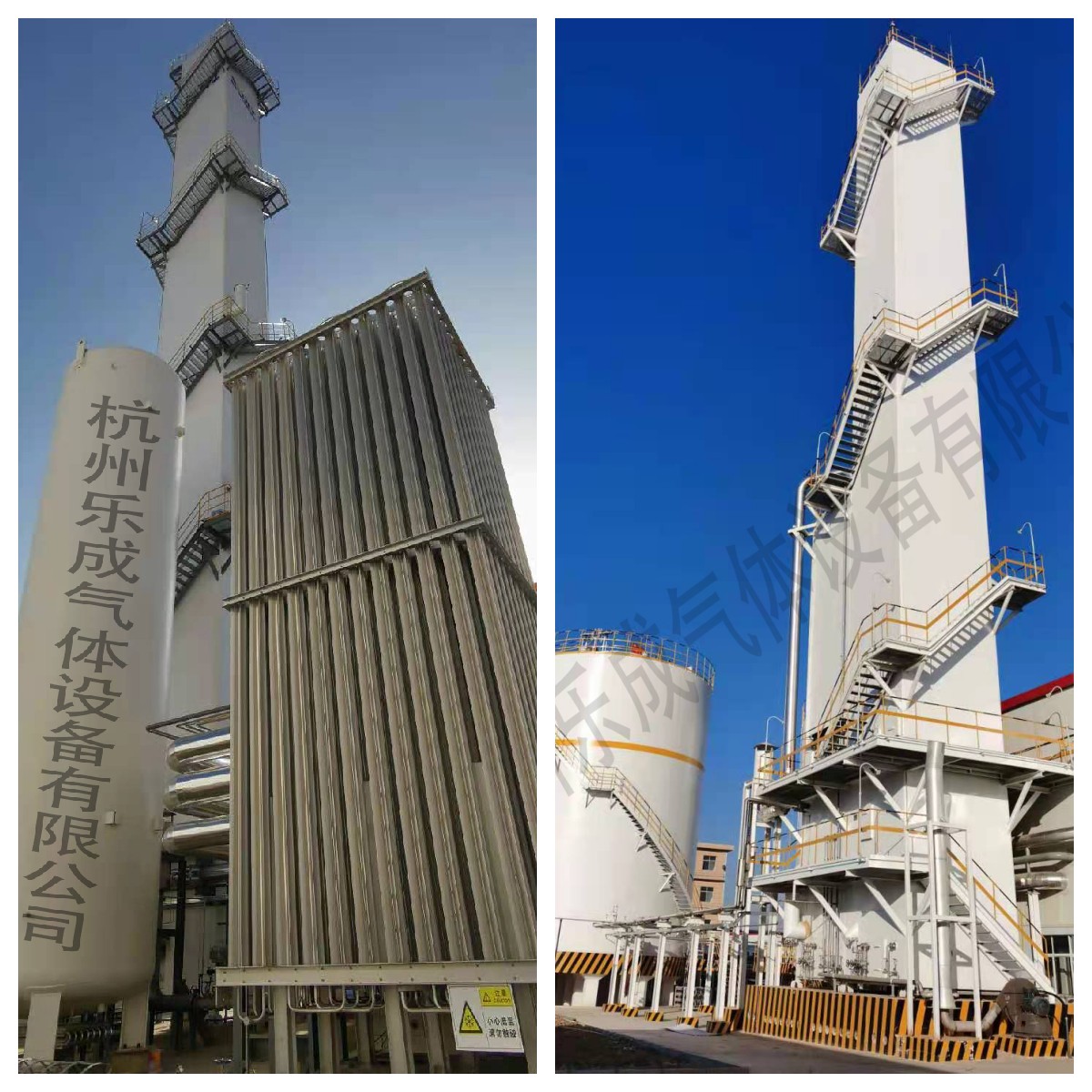

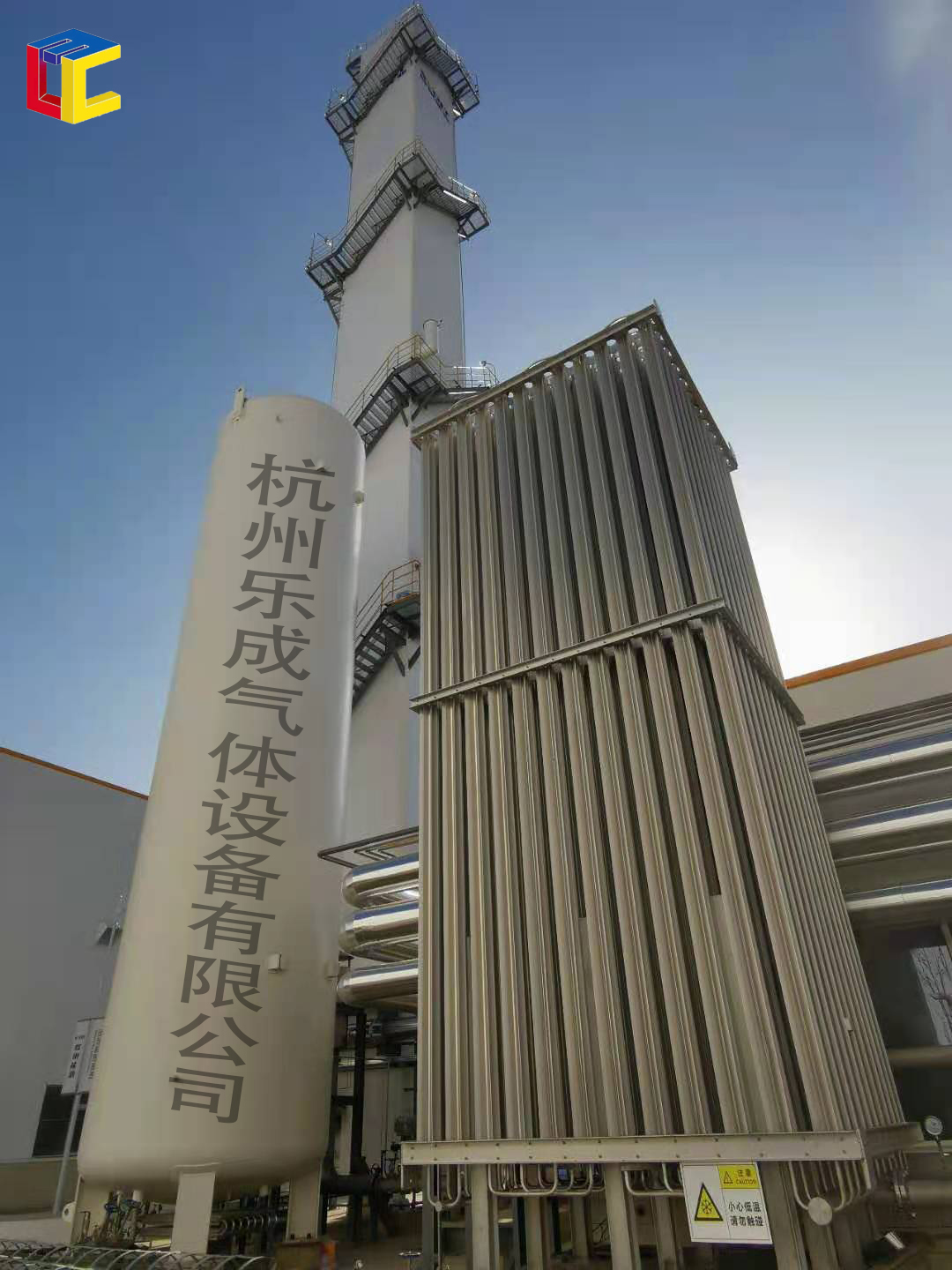

深冷空分裝置現場安裝圖
